经济型有刷直流电机驱动器

发布时间:2013-1-24      阅读次数:2210

产品编号:HK-D021



产品概述:


   该驱动器是以MOSFET场效应管和Lattice公司的GAL( PLD器件)为核心,基于H桥PWM控制原理,控制和驱动直流电机正反转及调速,满足150W以下直流有刷电机驱动控制。该驱动器具有结构简单、经济、驱动能力强、功耗低等特点。

技术参数:

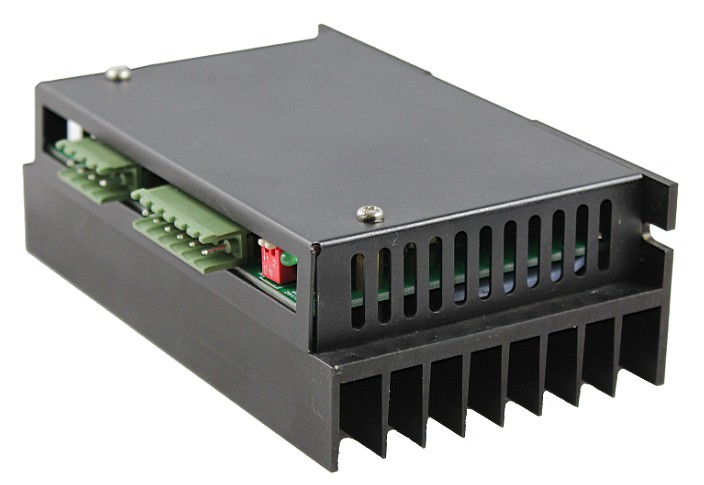

  • 外形尺寸:长×宽×高:135mm×80mm×44mm,如图4-1所示。
  • 输入电源:12V~24VDC。
  • 可提供12V,8A或24V,4A的驱动能力或150W以下直流有刷电机。
  • 输入及输出短路保护措施。
  • LED绿发光二极管指示工作状态。
  • H型单极倍频驱动模式,驱动效率最高可达95%。
  • PWM方式驱动,使用PWM+DIR+EN方式控制电机的运行。

应用领域:


  • 持续负载应用,主要是需要一定转速但对转速精度要求不高的场合,比如:风扇,抽水泵等,且此类控制多为开环控制;
  • 可变负载应用,主要是转速需要在某个范围变化的应用,对动态响应有较高的要求,如电机调速装置等;
  • 精确定位控制,大多数工业应用与自动控制都属于此类应用,配合外部一些传感器,比如:光电测速、液位等相关传感器,可以实现控制对象的精确定位。

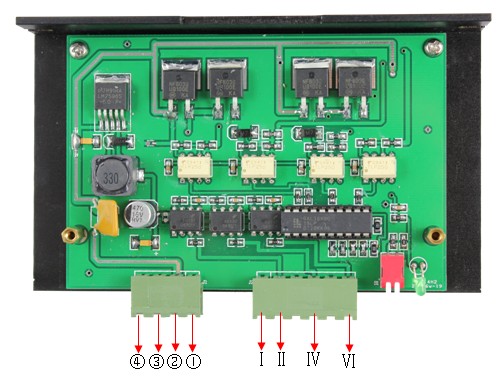

接线示意图:




1、③/④端口分别接电机的两根引线,一般情况下③号端口接正,④号端口接负
2、①/②为驱动器供电端口,①号端口接GND,②号端口接+12V/+24V
3、Ⅰ号端口接前端隔离信号驱动电压VCCIN
4、Ⅱ号端口接控制器使能EN信号
5、Ⅳ号端口接控制电机运转方向DIR信号
6、Ⅵ号端口接控制电机调速PWM信号
